Re: Освещение и другие технические вопросы

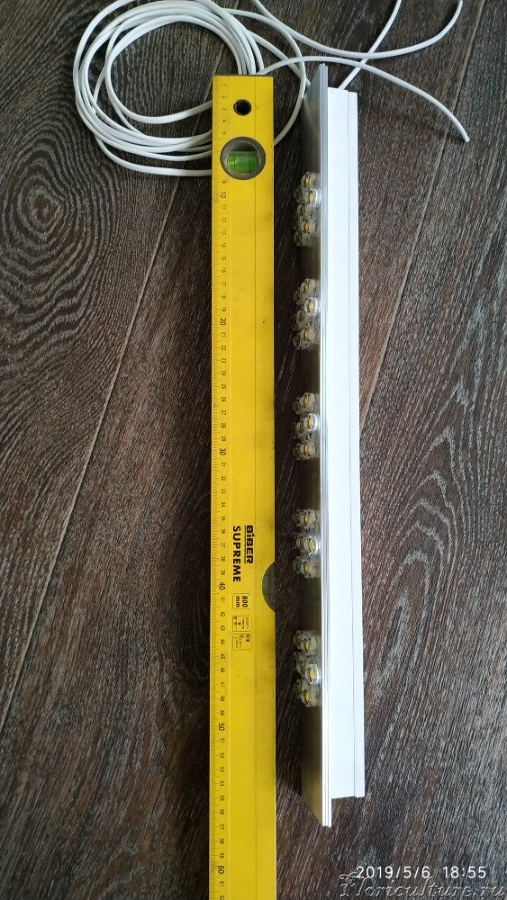

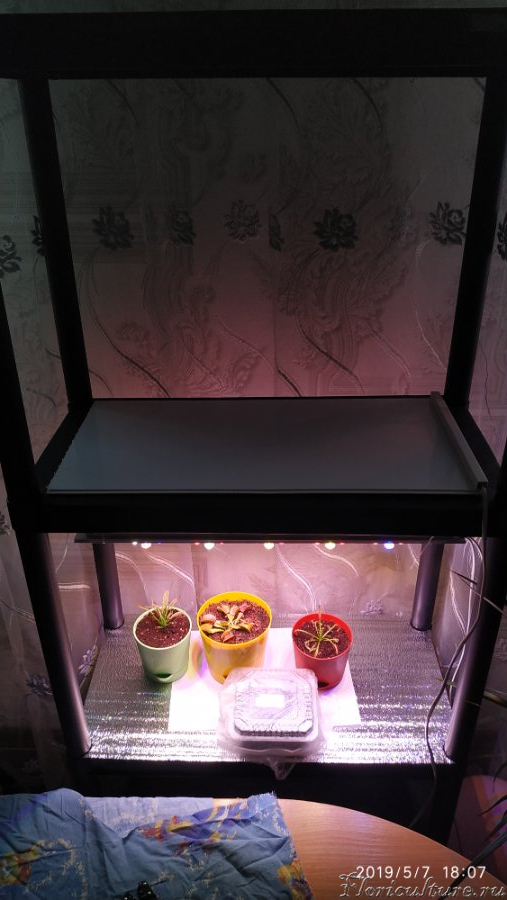

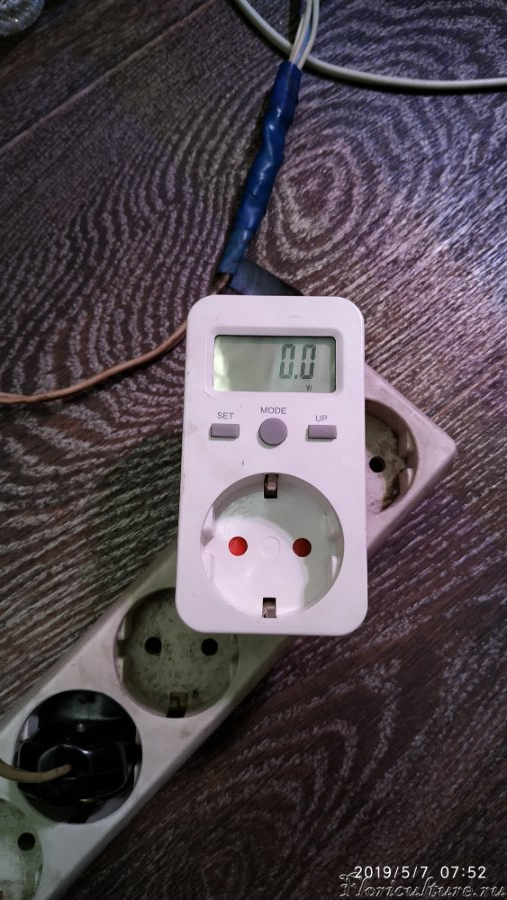

Ну и суммарная потребляемая мощность.
P.S. никто не знает почему так фото искажает ?
P.S. никто не знает почему так фото искажает ?
- Вложения
-
-
-
andrei5550
- долгожитель
- Сообщения: 621
- Зарегистрирован: Вс июн 03, 2018 10:25
- Откуда: 19 регион
- Благодарил (а): 413 раз
- Поблагодарили: 420 раз
Re: Освещение и другие технические вопросы
В качестве нагрева буду использовать углеродное волокно в тефлоновой оболочке
, другими словами тёплый пол, дабы упростить свой труд применю пластиковую панель, чуть позже узнаете почему и как, с электроникой определюсь позднее
, другими словами тёплый пол, дабы упростить свой труд применю пластиковую панель, чуть позже узнаете почему и как, с электроникой определюсь позднее - Вложения
-
-
-
ТатьянаОЗ
- ветеран
- Сообщения: 1593
- Зарегистрирован: Чт мар 09, 2017 20:05
- Откуда: Подмосковье
- Благодарил (а): 553 раза
- Поблагодарили: 696 раз
Re: Освещение и другие технические вопросы
andrei5550,
Спасибо за то, что делитесь!
Не очень поняла, обогрев с какой целью? Они где то не в жилом помещении будут?
Спасибо за то, что делитесь!
Не очень поняла, обогрев с какой целью? Они где то не в жилом помещении будут?
-
andrei5550
- долгожитель
- Сообщения: 621
- Зарегистрирован: Вс июн 03, 2018 10:25
- Откуда: 19 регион
- Благодарил (а): 413 раз
- Поблагодарили: 420 раз
Re: Освещение и другие технические вопросы
Не за что
Да нет, так сказать для парникового режима ну и поиграться с перепадами температур, в частности для проращивания и рассады, а что из этого получится узнаем после .
-
andrei5550
- долгожитель
- Сообщения: 621
- Зарегистрирован: Вс июн 03, 2018 10:25
- Откуда: 19 регион
- Благодарил (а): 413 раз
- Поблагодарили: 420 раз
Re: Освещение и другие технические вопросы
Нагревательный элемент готов, пока без управления.
- Вложения
-

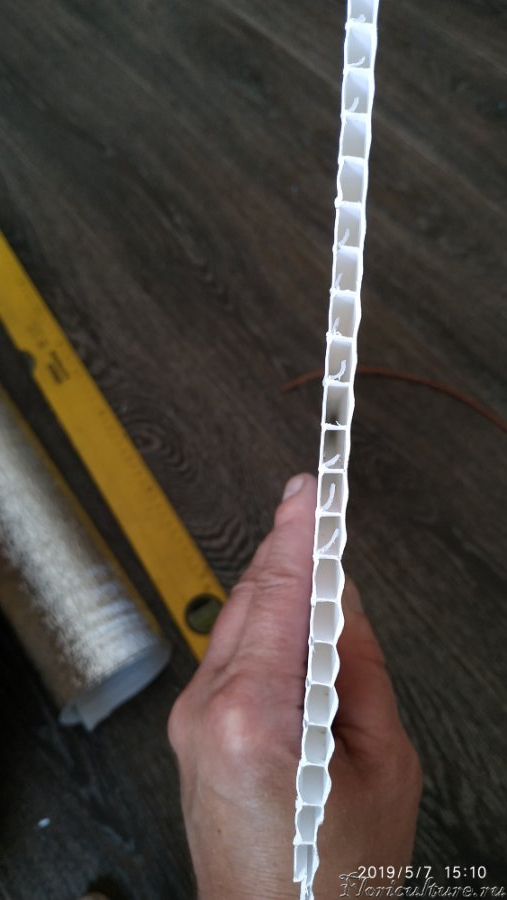

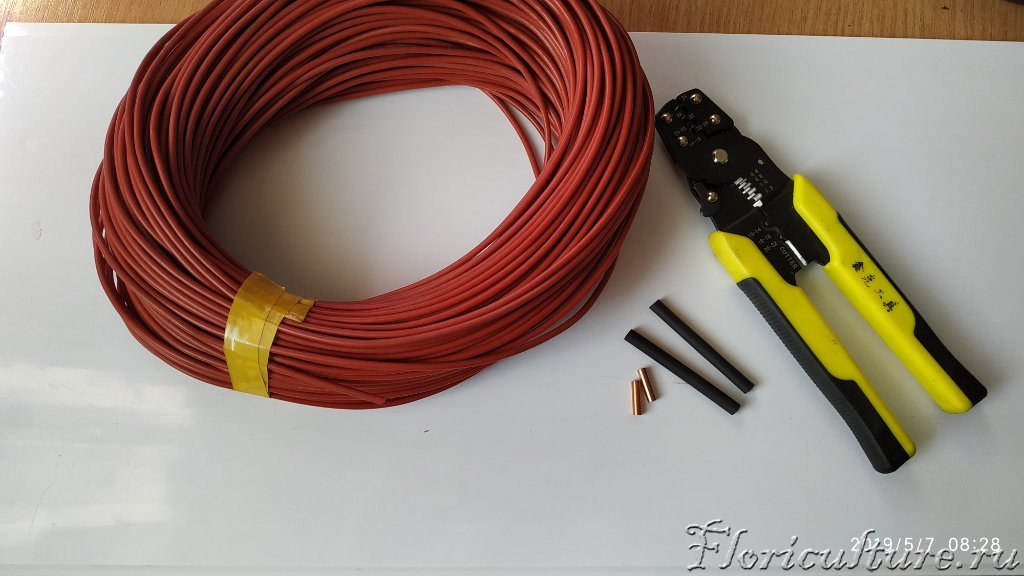

- Почему пластиковая панель, дело в том, что кто сталкивался с укладкой шнуров тёплого пола, те понимают, то ещё удовольствие, в моём случае высокие показатели температуры не нужны, по этому панель, если посмотреть творец панели, то это идеальный вариант для шнуровки, я использую провод диаметром 3 мм на основе углеродного волокна, мягкий, гибкий.
-

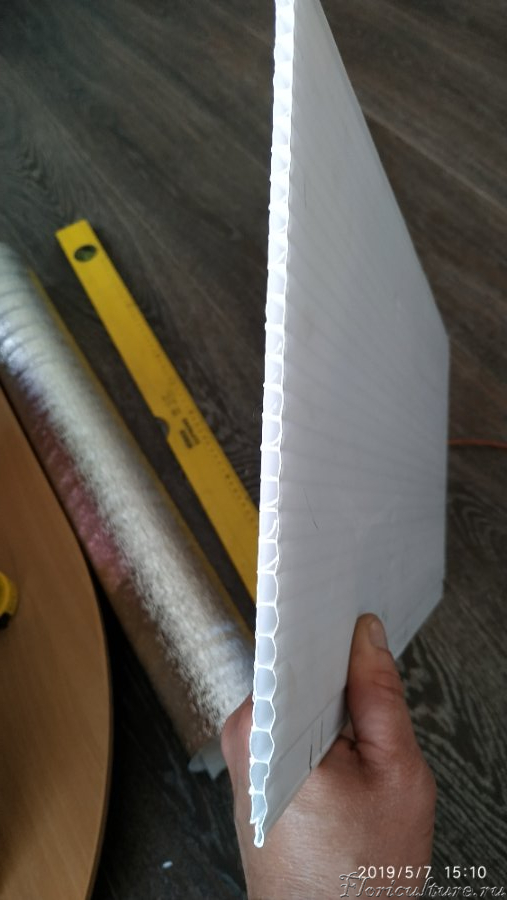

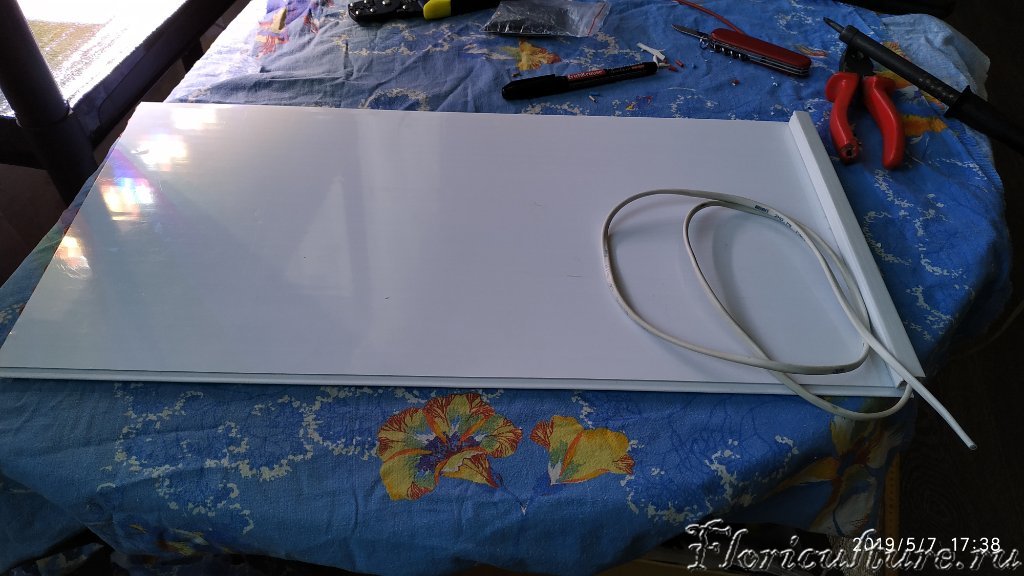

- Подготовлен отрезок пластиковой панели.
-

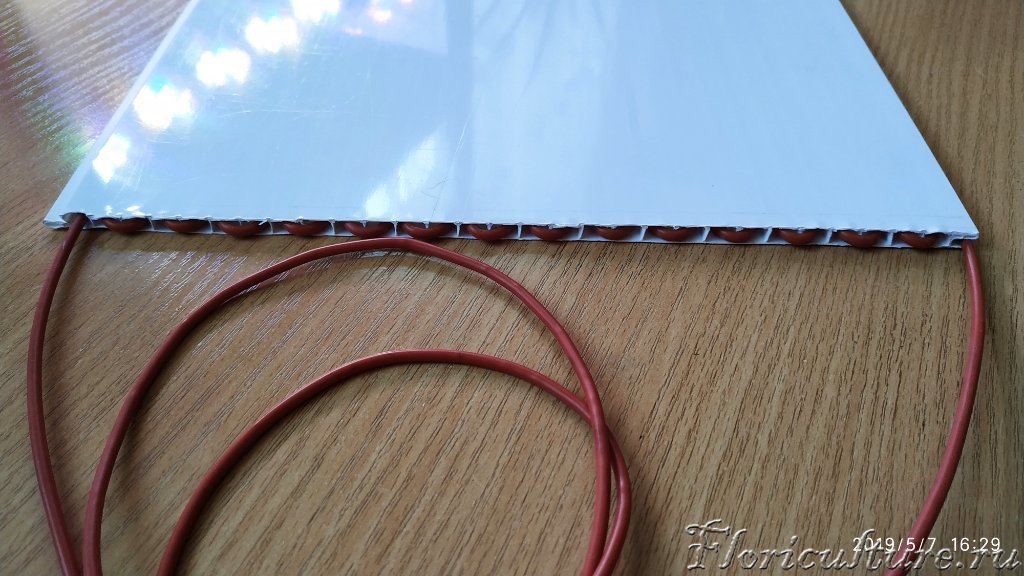

- С помощью не хитрых вычислений измеряем длину кабеля и приступаем к шнуровки, кстати у меня ушло 15+ метров.
-
andrei5550
- долгожитель
- Сообщения: 621
- Зарегистрирован: Вс июн 03, 2018 10:25
- Откуда: 19 регион
- Благодарил (а): 413 раз
- Поблагодарили: 420 раз
Re: Освещение и другие технические вопросы
Продолжение.
- Вложения
-

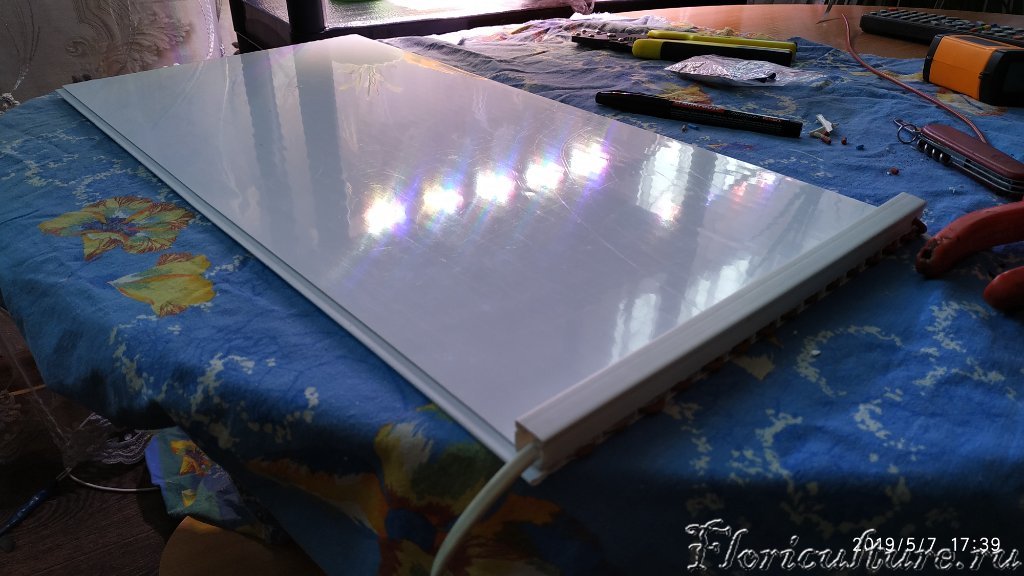

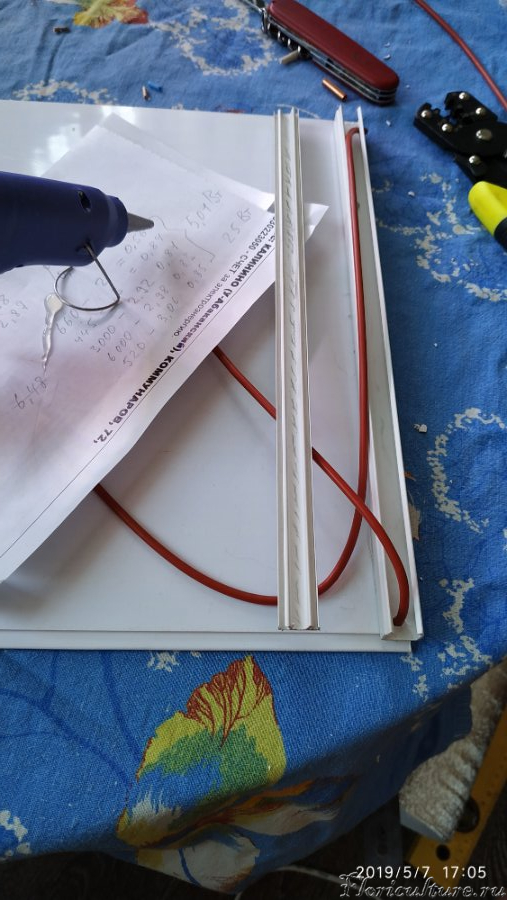

- Для придания эстетики с помощью пистолета устанавливаю кабель канал 10×10 идеальный вариант и вывожу концы кабеля.
-

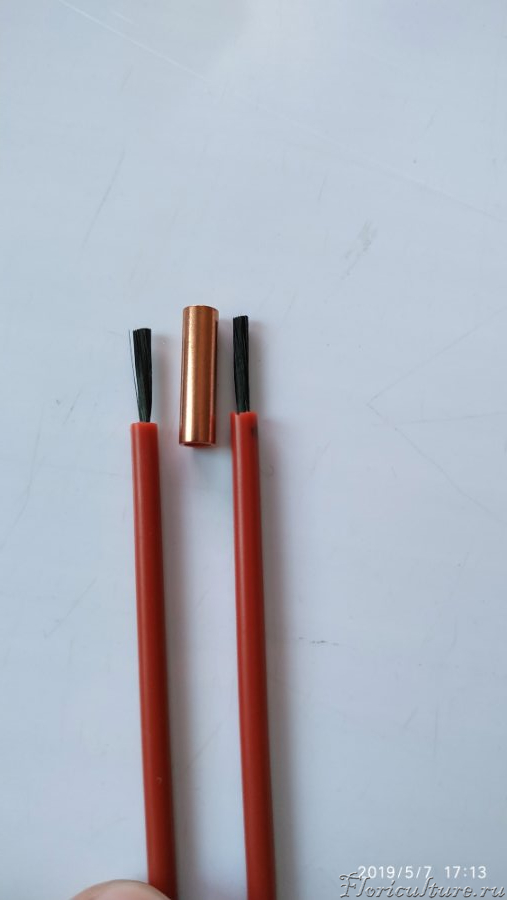

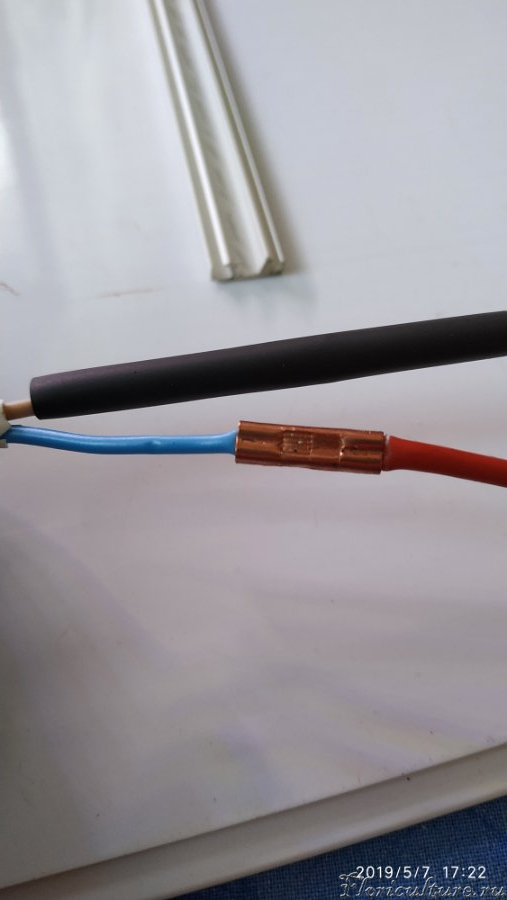

- Разделка нагревательного кабеля, для соединения с Эл. проводом использую медные втулочки.
-

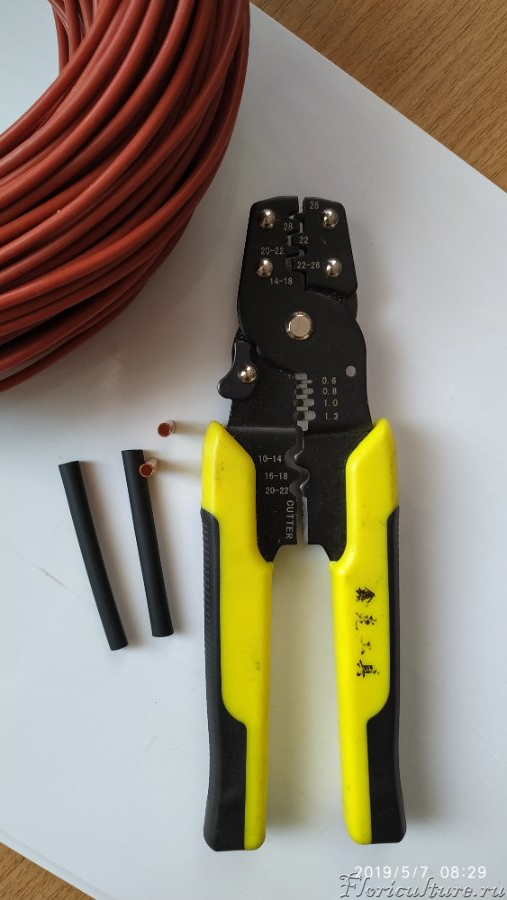

- С помощью спец. инструмента делаю опрессовку проводов.
-
andrei5550
- долгожитель
- Сообщения: 621
- Зарегистрирован: Вс июн 03, 2018 10:25
- Откуда: 19 регион
- Благодарил (а): 413 раз
- Поблагодарили: 420 раз
Re: Освещение и другие технические вопросы
Продолжение.
- Вложения
-

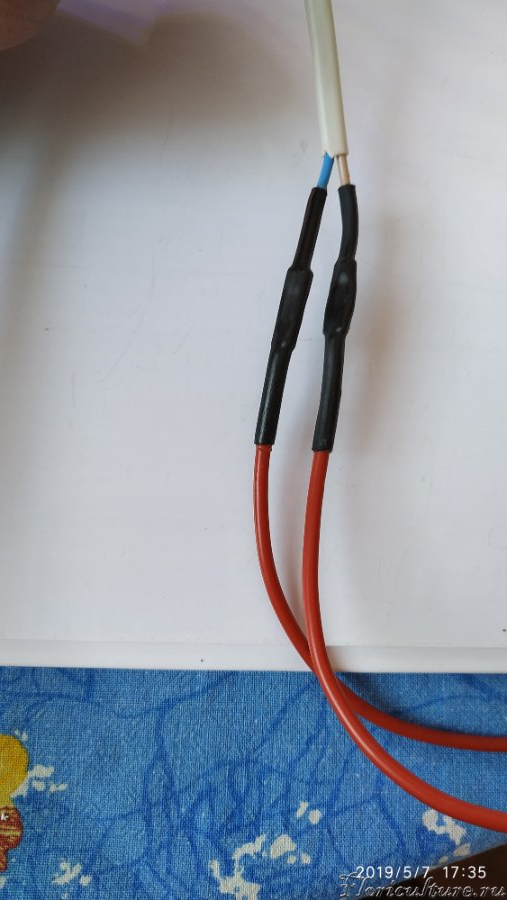

- С помощью термоусадки изолирую провода.
-
- Укладываю концы проводов и кабеля в кабель канал и закрываю крышкой, в дальнейшем в этом же канале и будет установлен термодатчик управляющий нагревом панели.
-
-
andrei5550
- долгожитель
- Сообщения: 621
- Зарегистрирован: Вс июн 03, 2018 10:25
- Откуда: 19 регион
- Благодарил (а): 413 раз
- Поблагодарили: 420 раз
Re: Освещение и другие технические вопросы
Продолжение.
- Вложения
-

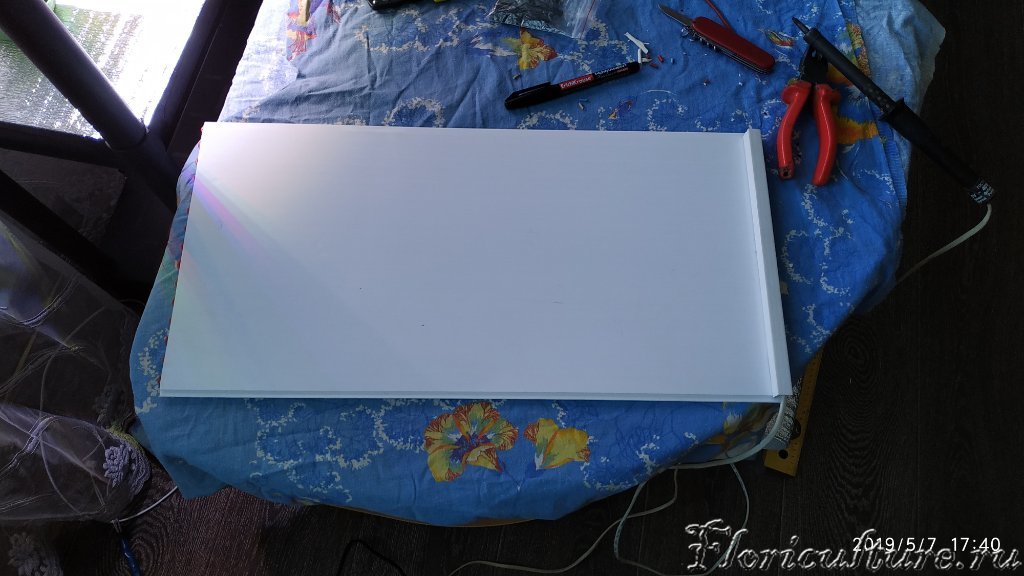

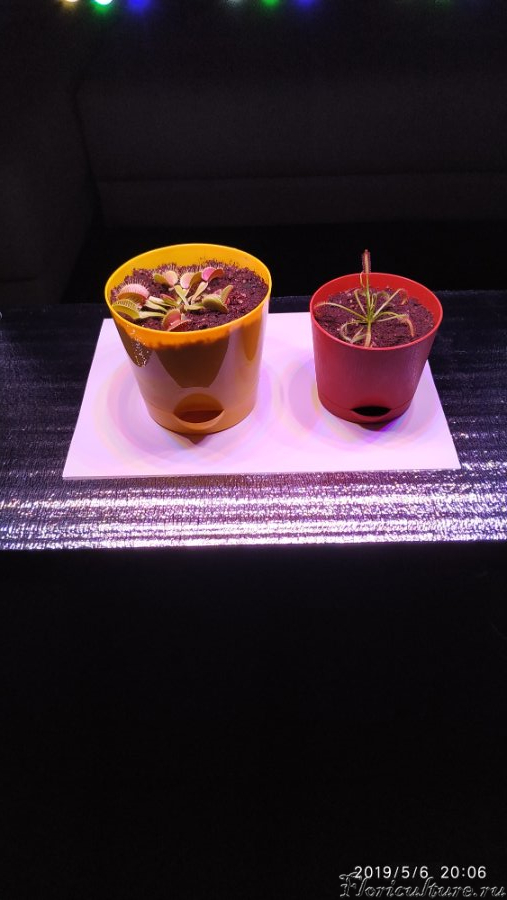

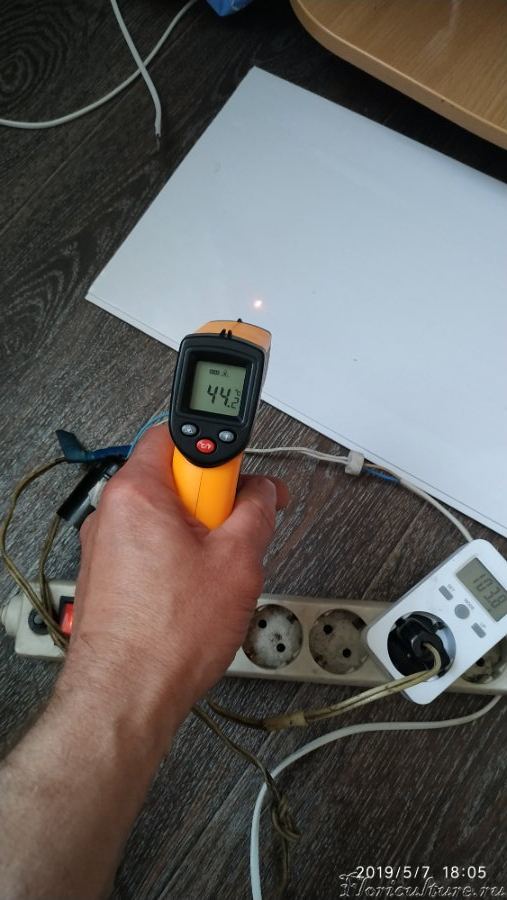

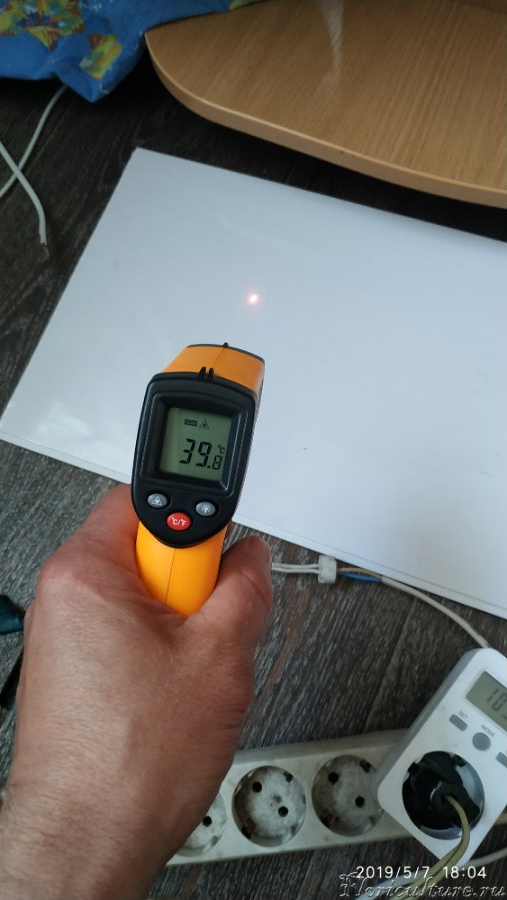

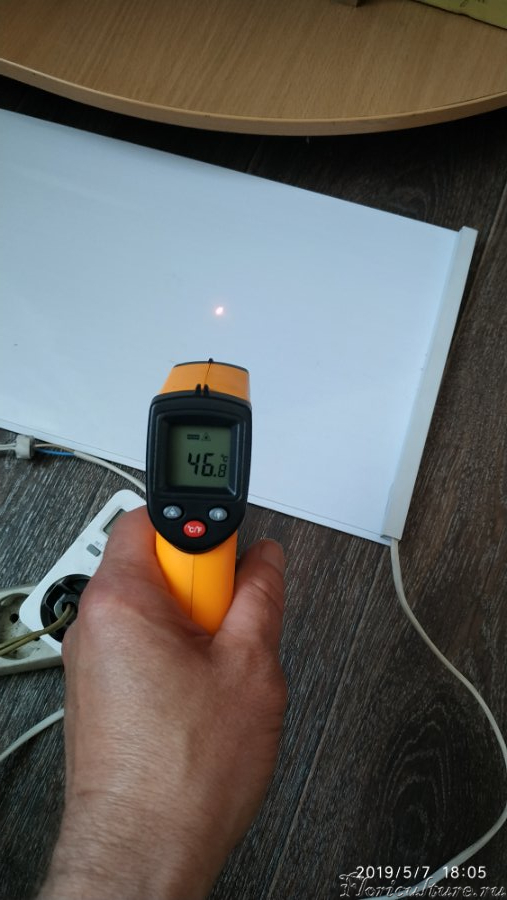

- Вид сверху, смотрится офигенно.
-

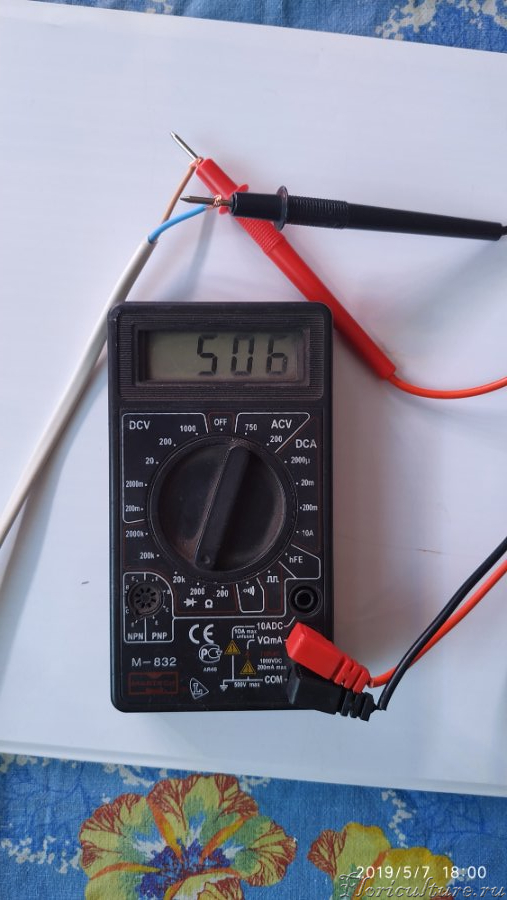

- Сопротивление изоляции в Ом.
-

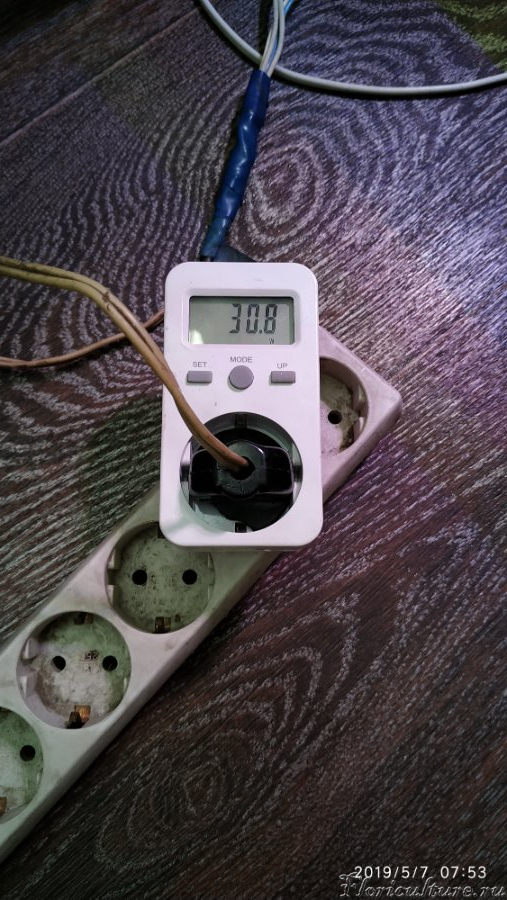

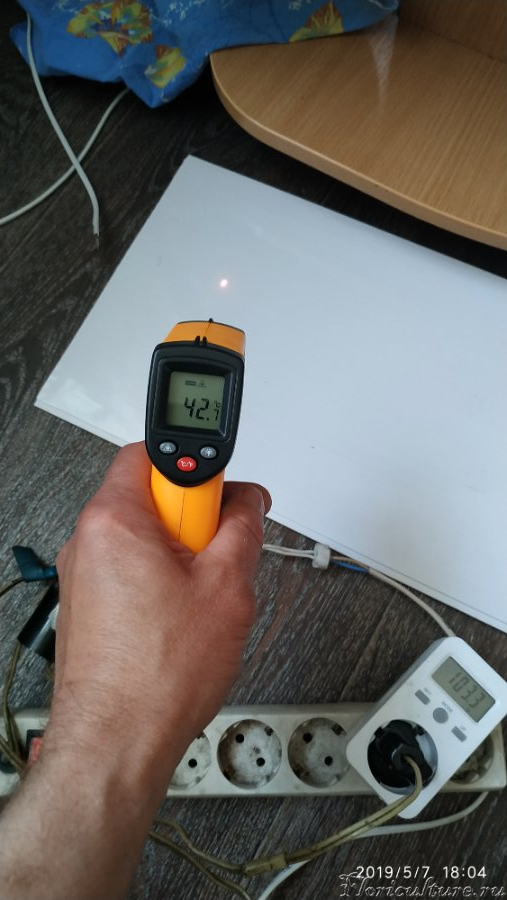

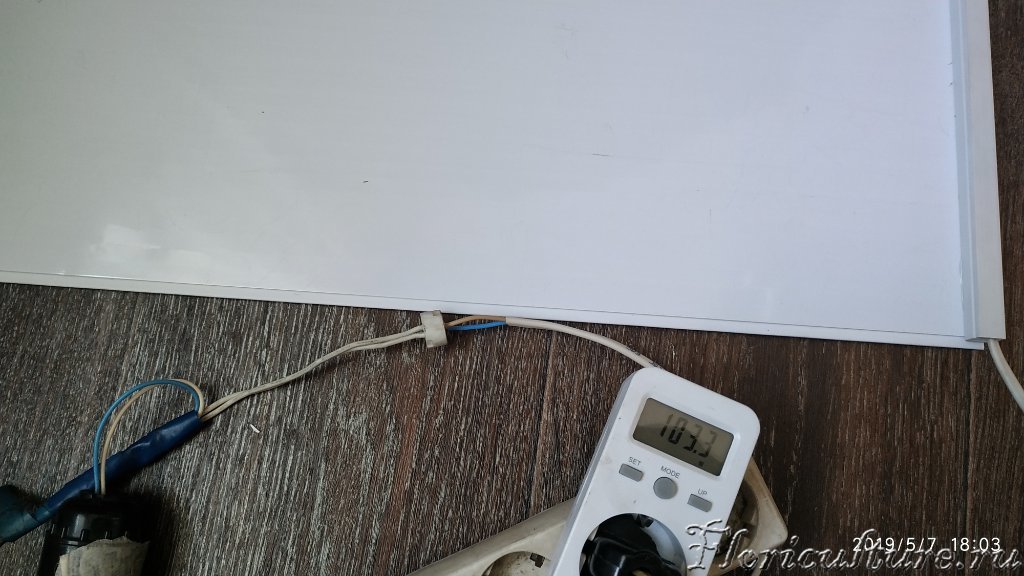

- Потребляемая мощность, вот тут есть не большая состыковочка, ну да ладно, а как вы хотите 100 Вт это не хухры мухры :-)
-
andrei5550
- долгожитель
- Сообщения: 621
- Зарегистрирован: Вс июн 03, 2018 10:25
- Откуда: 19 регион
- Благодарил (а): 413 раз
- Поблагодарили: 420 раз
-
andrei5550
- долгожитель
- Сообщения: 621
- Зарегистрирован: Вс июн 03, 2018 10:25
- Откуда: 19 регион
- Благодарил (а): 413 раз
- Поблагодарили: 420 раз
Re: Освещение и другие технические вопросы
На сегодня всё .
- Вложения
-
-

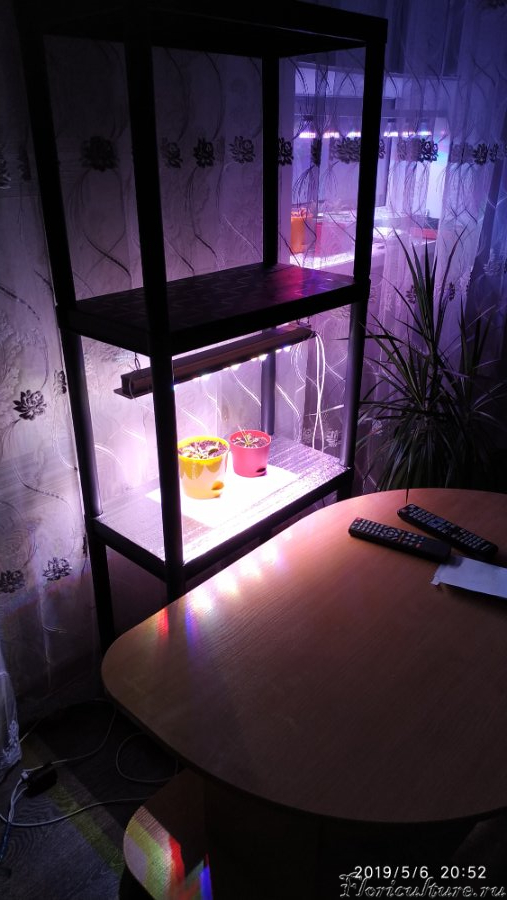

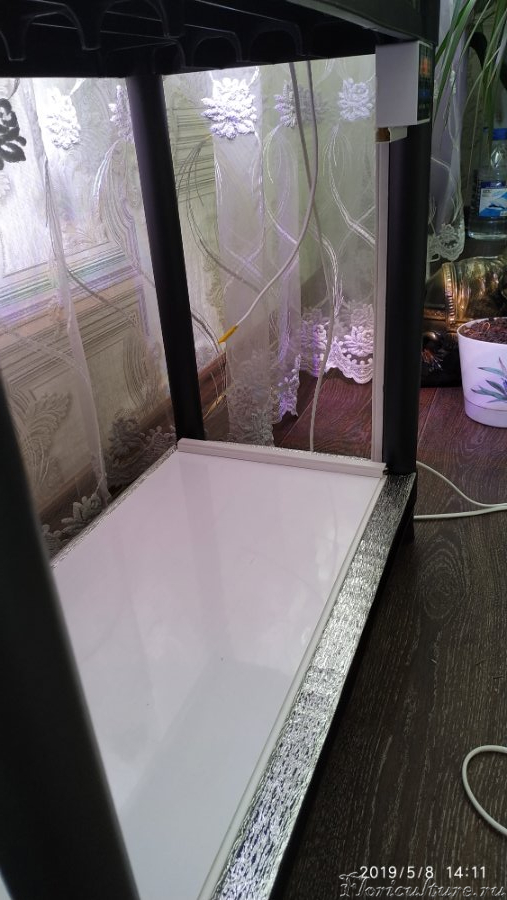

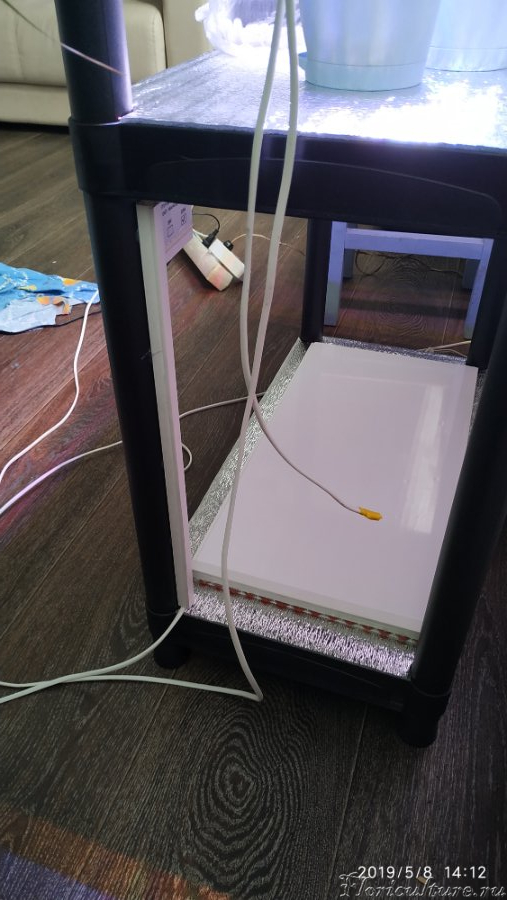

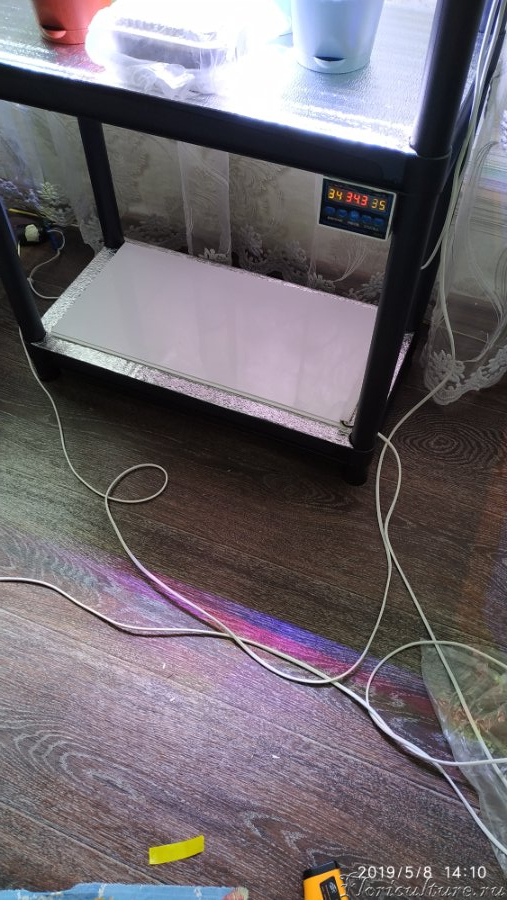

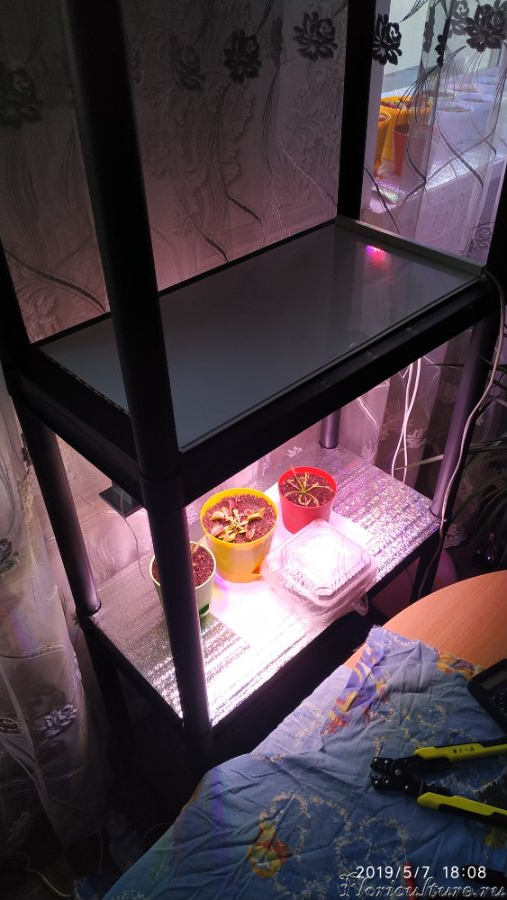

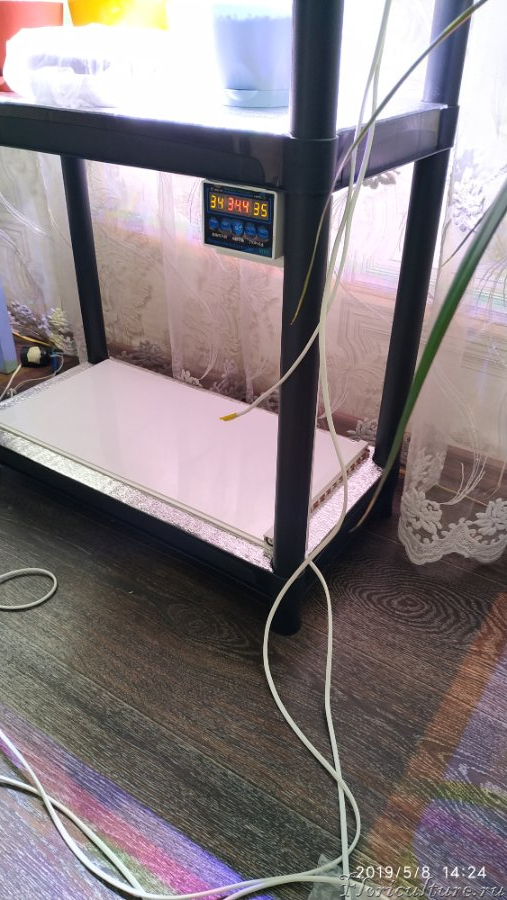

- Так примерно будет выглядеть на стойке только на нижнем ярусе.
-

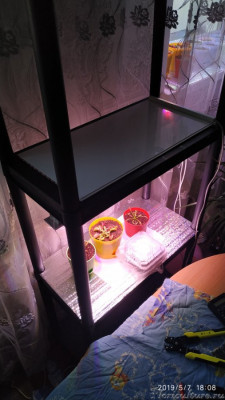

- Как вы заметили, что без надобности можно просто убрать, пока что всё в черновом исполнении.
-
ТатьянаОЗ
- ветеран
- Сообщения: 1593
- Зарегистрирован: Чт мар 09, 2017 20:05
- Откуда: Подмосковье
- Благодарил (а): 553 раза
- Поблагодарили: 696 раз
Re: Освещение и другие технические вопросы
andrei5550,

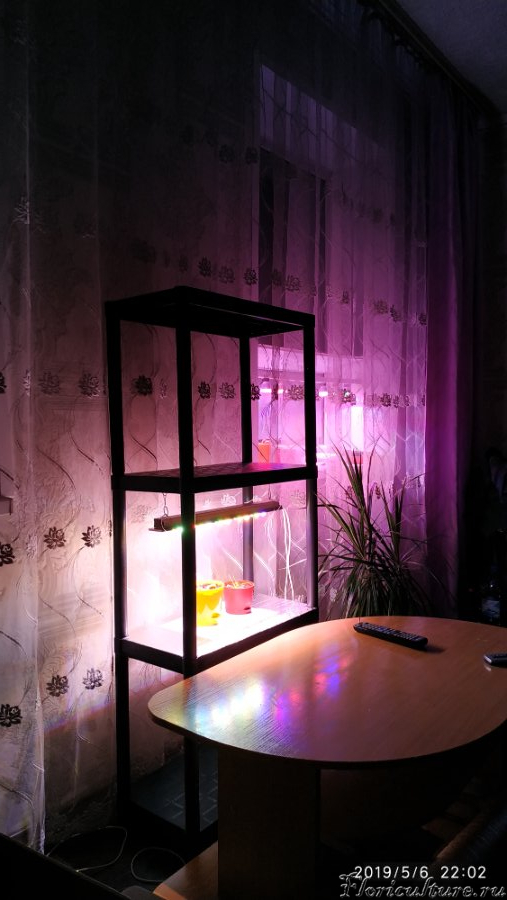

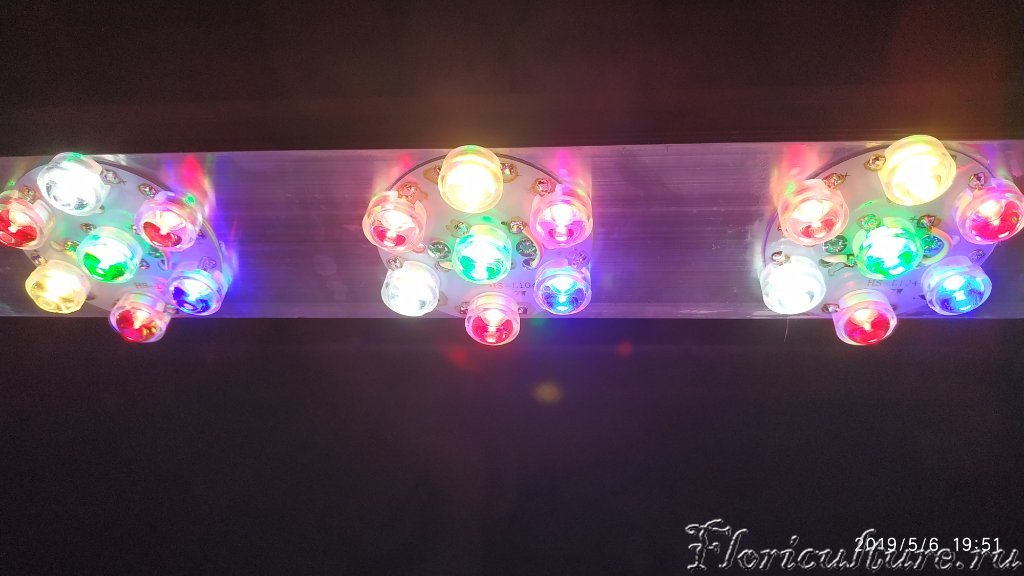

А свет таки сиреневатый получился, или мне кажется?
А свет таки сиреневатый получился, или мне кажется?
-
andrei5550
- долгожитель
- Сообщения: 621
- Зарегистрирован: Вс июн 03, 2018 10:25
- Откуда: 19 регион
- Благодарил (а): 413 раз
- Поблагодарили: 420 раз
Re: Освещение и другие технические вопросы
Восприятие на глазах как ярко белый, даже и не знаю почему фото в таком оттенке
-
andrei5550
- долгожитель
- Сообщения: 621
- Зарегистрирован: Вс июн 03, 2018 10:25
- Откуда: 19 регион
- Благодарил (а): 413 раз
- Поблагодарили: 420 раз
Re: Освещение и другие технические вопросы

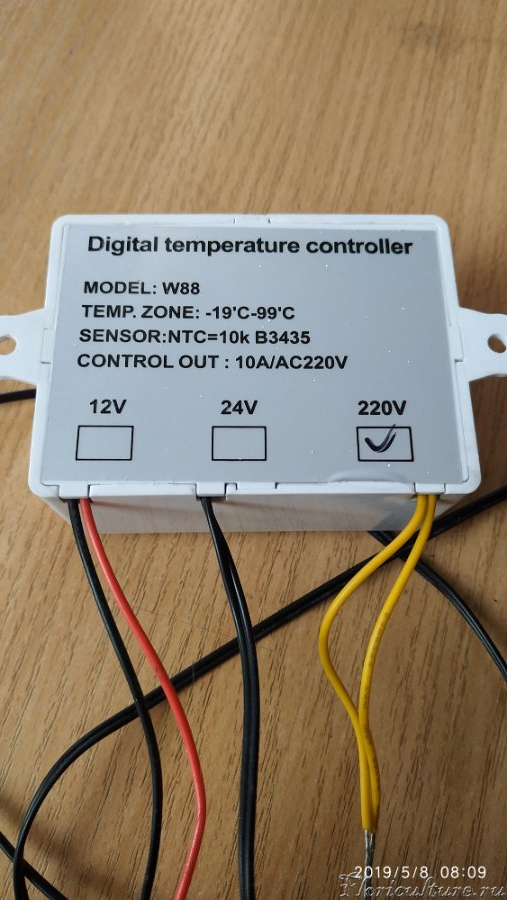

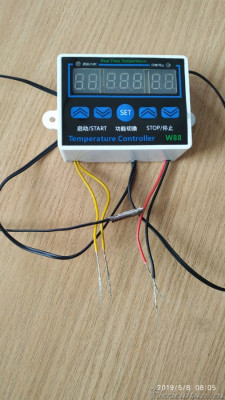

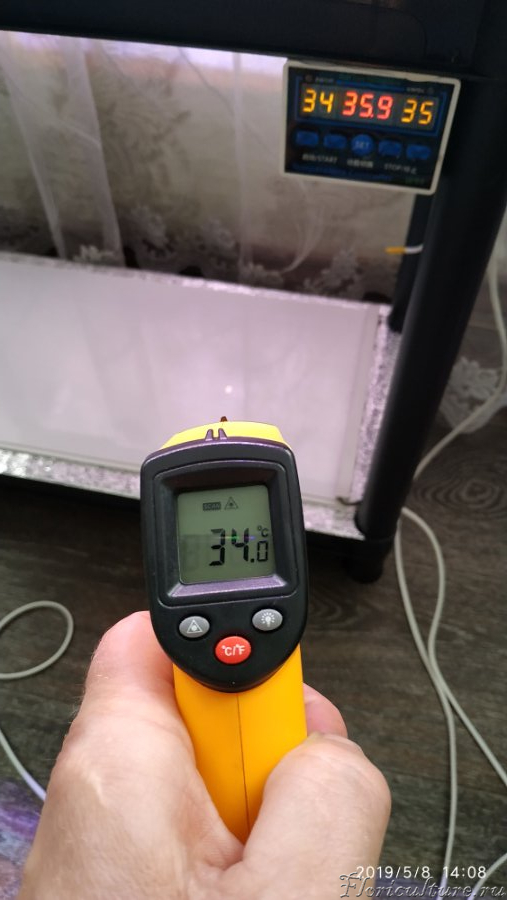

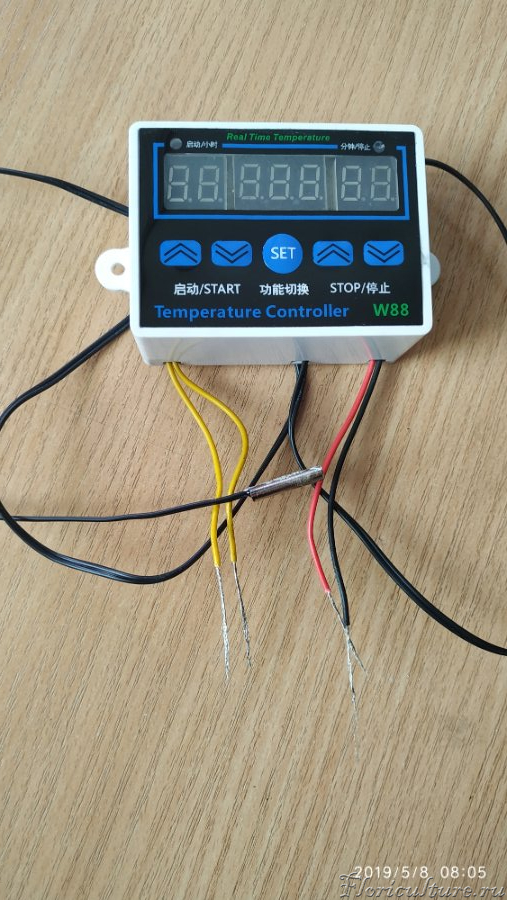

Было время подумать, и выбор пал на этот контроллер.
- Вложения
-
-
-
andrei5550
- долгожитель
- Сообщения: 621
- Зарегистрирован: Вс июн 03, 2018 10:25
- Откуда: 19 регион
- Благодарил (а): 413 раз
- Поблагодарили: 420 раз
Re: Освещение и другие технические вопросы

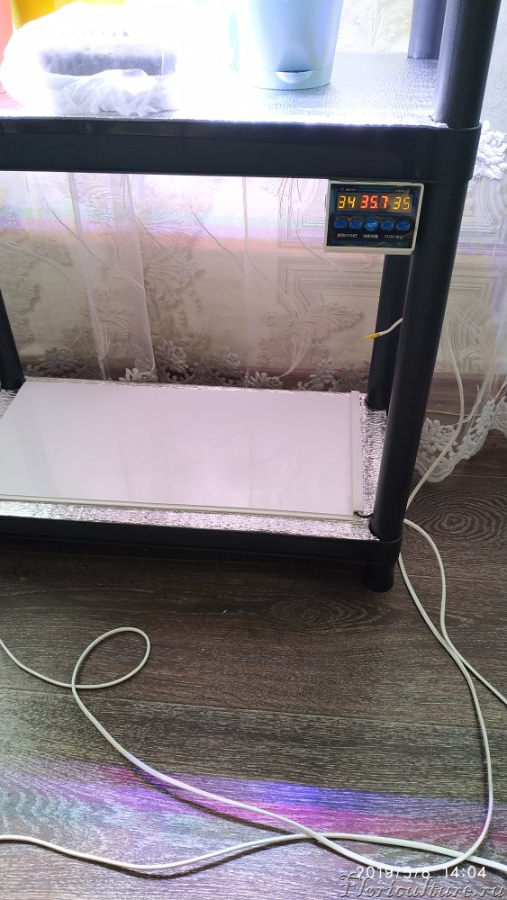

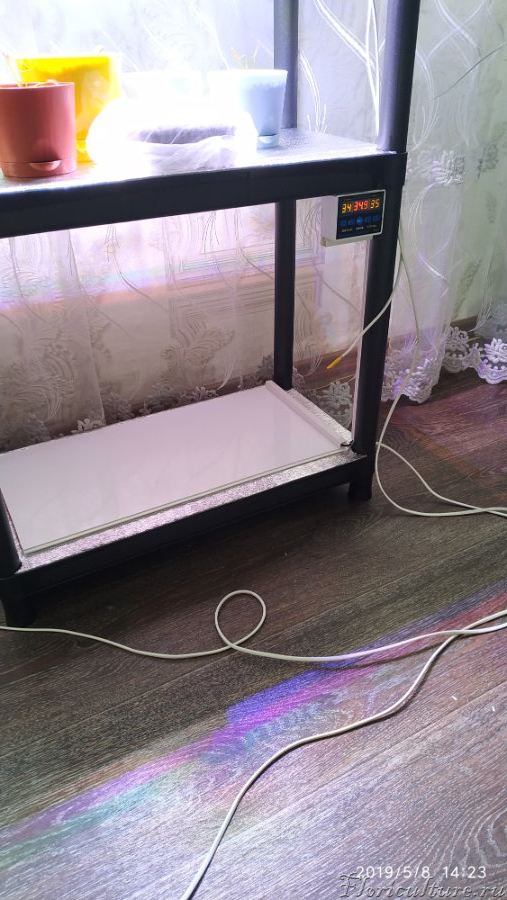

Подключил, надеюсь будет понятно
P.S. Друзья, с поделками беру тайм-аут на 1.5 месяца (отпуск с семьёй и месяц командировка
)
P.S. Друзья, с поделками беру тайм-аут на 1.5 месяца (отпуск с семьёй и месяц командировка
)- Вложения
-
-
-
-
